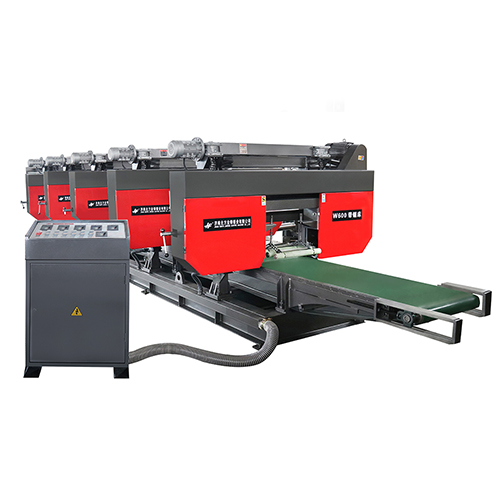

一、設備概述

    本系列鋸床主要用于纖維板水平鋸切。具有切削效率高、節能、鋸口窄、節能省料、操作簡單等特點。

    本鋸床采用臥式橫切結構，多機頭設計，傳送帶傳送工件，提高了鋸床鋸切效率和鋸切精度，是批量下料的理想設備。

二、主要技術參數

1. 鋸床最大鋸削規格： 高度：≤300 mm 寬度：≤600mm 2. 帶鋸條規格： 27x0.9 mm 3. 帶鋸條線速度： 200-1000m/min(變頻調速) 4. 鋸床切割速度： 0-5m/min變頻調速 5. 鋸床工作臺： 傳送帶 6. 鋸架移動： 電機、絲杠 7. 鋸帶張緊方式： 手動 8. 鋸床輸入電源電壓： AC.380V 50Hz 9. 鋸床主電機功率： 4kW 5臺 10. 鋸床傳送電機功率： 750 W 11. 鋸床傳送料道尺寸： 寬600×長8200 12. 配有五臺離心風機進行除塵 注：U型縮短為200mm(過200mm的物料）；浮動絲桿改為全絲；滾筒開V槽進行導向。

三、機床各部分功能介紹

1、鋸床底座：底座是用優質鋼板等焊接而成，經振動時效處理，焊接變形小，主要用來安裝鋸床的各個部件。 2、鋸床主傳動：鋸床的主傳動系統由主電機、皮帶輪、主動輪等組成，減速機與主動輪采用直接連接，傳動平穩，無沖擊，鋸床主動輪的轉速通過變頻器調節，可得多種轉速，以滿足不同材料的鋸切。 3、鋸架： 本鋸床為多機頭機構，即設備配備多個鋸架，鋸架是一個弓形結構，分為上、下鋸架盒，鋸架板采用優質鋼板，通過合理的加強筋組焊而成，鋸床振動時效后將焊接應力重新分布和消除，從而保證了鋸架的穩定性。主動輪、從動緊輪、導向裝置均安裝在鋸架上，兩鋸架分開單獨控制，方便調整切割厚度。 4、導向裝置：本鋸床的導向鋸條底部為軸承導向。側面均采用硬質合金，以確保導向的穩定性，延長鋸條的使用壽命。 5、鋸條漲緊裝置：張緊輪安裝在鋸架的上端，帶鋸條裝入主動輪和張緊輪后，通過手動絲桿控制將鋸帶張緊或松開。 6、電氣控制系統：本鋸床設計一單獨電氣控制柜，所有電氣元件均安裝在電氣柜中，為確保安全，各動作之間設有互鎖。 7、鋸床傳送裝置：傳送裝置為傳送帶結構，寬度600mm，電機減速機驅動，變頻器控制速度實現鋸切。
